>> P.133

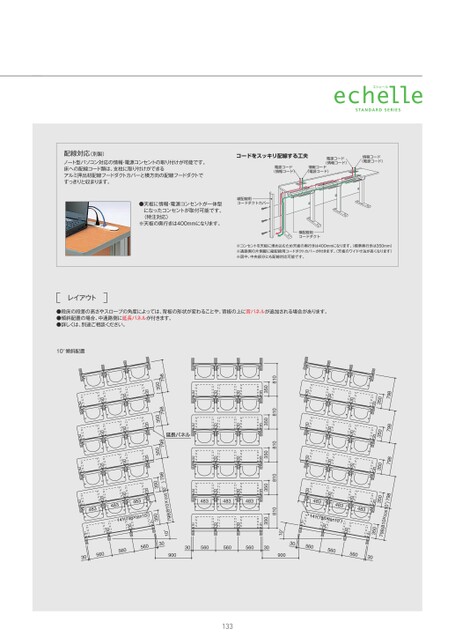

STANDARDSERIES情報コード(電源コード)配線対応(別製)ノート型パソコン対応の情報・電源コンセントの取り付けが可能です。床への配線コード類は、支柱に取り付けができるアルミ押出材配線フードダクトカバーと横方向の配線フードダクトですっきりと収まります。●天板に情報・電源コンセントが一体型になったコンセントが取付可能です。(特注対応)※天板の奥行きは400mmになります。電源コード(情報コード)情報コード(電源コード)コードをスッキリ配線する工夫電源コード(情報コード)縦配線用コードダクトカバー横配線用コードダクト※コンセントを天板に埋め込むため天板の奥行きは400mmになります。(標準奥行きは350mm)※コンセントを天板に埋め込むため天板の奥行きは400mmになります。標準奥行きは350mm)※通路側の片側脚に縦配線用コードダクトカバーが付きます。(天板のワイド寸法が長くなります)※通路側の片側脚に縦配線用コードダクトカバーが付きます。(天板のワイド寸法が長くなります)※図中、中央部分にも配線対応可能です。※図中、中央部分にも配線対応可能です。レイアウト●段床の段差の高さやスロープの角度によっては、背板の形状が変わることや、背板の上に背パネルが追加される場合があります。●傾斜配置の場合、中通路側に延長パネルが付きます。●詳しくは、別途ご相談ください。10°傾斜配置483483141(798×tan10°)810810810810810350350350350350483483483897053897053897053897延長パネル0°)0533056010°9003056056056030133798350798350798350798350798(810×cos10°)3504835605603018(8971so0×c10°039008433843840°)8×tna1053(7914106506565003
| <
|
> |
>>
